Настройка модема/маршрутизатора TP-Link TD-W8901G / TD-W8151N / TD-W8951ND / TD-W8961ND в режиме маршрутизатора с NAT. В этом режиме PPPoE соединение с сервером доступа (BRAS) устанавливается непосредственно модемом, а все компьютеры в локальной сети абонента получают доступ в интернет через NAT модема в автоматическом режиме с минимальными настройками.
- Подключите модем к сети электропитания, сетевой карте либо концентратору вашей локальной сети, сплиттеру, а сплиттер к телефонной линии и телефонному аппарату (см.схему подключения).
- Включите автоматическое получение IP адреса, основного шлюза и адреса DNS в свойствах протокола TCP/IP вашей сетевой карты.
- Запустите браузер и зайдите по адресу http://192.168.1.1
- Введите имя пользователя и пароль. По умолчанию в модемах TP-LINK имя пользователя admin и пароль admin.

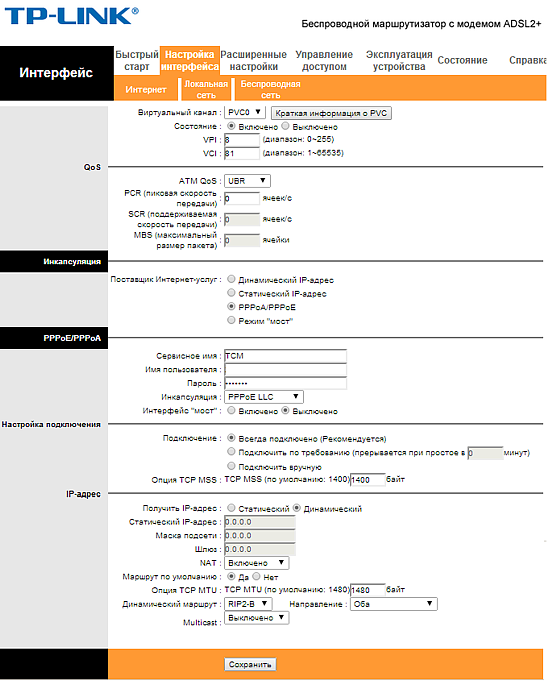

- Войдите в закладку Настройка интерфейса > Интернет
- Выберите Виртуальный канал PVC = 0, укажите VPI = 8, VCI = 81, имя пользователя и пароль (обратите внимание, что вам нужно указывать имя пользователя и пароль, который используется для настроек модема, а не для входа в «Онлайн Сервис Абонента»).
- Маршрут по умолчанию = Да.
- Сохраните настройки — Сохранить.

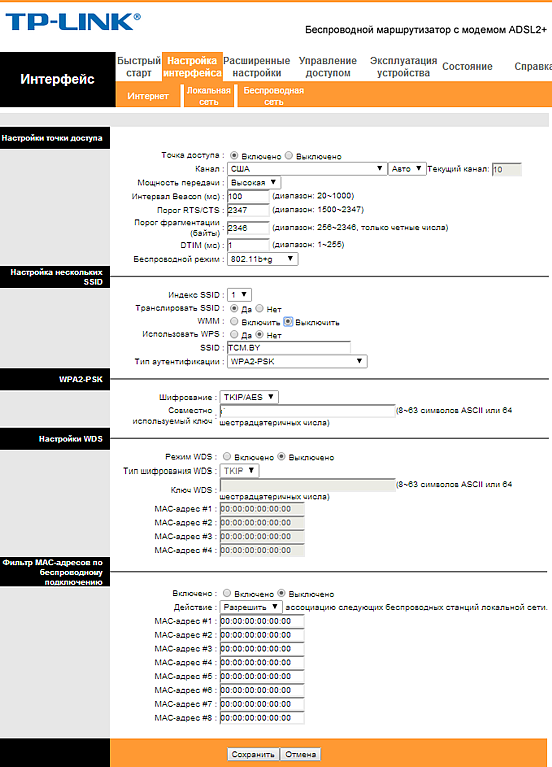

- Настройка беспроводного доступа. Выберите (если модем имеет беспроводную точку доступа) меню Настройка интерфейса > Беспроводная сеть.
- Обязательно выберите Канал = Соединённые штаты Авто. При ручном выборе канала желательно воспользоваться специальной утилитой, к примеру inSSIDer, с помощью которой можно определить загруженность Wi-Fi эфира. Отключите дополнительные функции, такие как WMM и QSS (имеются не во всех моделях). Укажите SSID (название вашей Wi-Fi сети) используя латинскую раскладку.
- Выберете тип аутентификации WPA2-PSK/AES и укажите Совместно используемый ключ. Рекомендуем использовать латинские буквы разного регистра и цифры. Не менее 8 символов.
- Сохраните настройки — Сохранить.

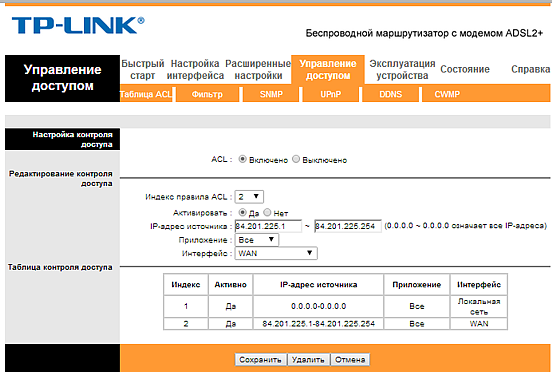

- Настройка доступа к модему.Выберите Индекс правила ACL 1 и в пункте Интерфейс выберите Локальная сеть. Выберите Индекс правила ACL 2. Активируйте данное правило выбрав Да в пункте Активировать. Добавьте начальный ip адрес 77.94.47.33, конечный 77.94.47.63. Пункт Приложение выберите Все и пункт Интерфейс выберите WAN. Сохранить.

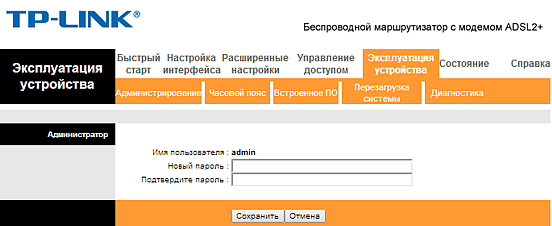

- В завершение зайдите в меню Экслпуатация устройства > Администрирование. Поменйте стандартный пароль на собственный и известный только Вам, достаточной длины, с использованием латинских букв разного регистра и цифр. Сохраняем настройки — Сохранить. При обращении в службу технической поддержки этот пароль может пригодиться, поэтому важно его сохранить в надежном месте.
